简体中文MRL vs. MR: Escolhendo o elevador de passageiros certo para o seu projeto
Ao planejar um projeto de edifício moderno, uma das decisões mais críticas envolve a seleção do sistema de elevador apropriado. A escolha entre elevadores sem casa de máquinas (MRL) e elevadores tradicionais com sala de máquinas (MR) impacta significativamente os custos de construção, a eficiência do layout do edifício, os requisitos de manutenção e as despesas operacionais de longo prazo. Este guia abrangente explora as diferenças, vantagens e desvantagens fundamentais de ambos os sistemas para ajudá-lo a tomar uma decisão informada e adaptada às necessidades específicas do seu projeto.
Os elevadores de passageiros evoluíram dramaticamente nas últimas duas décadas. O surgimento da tecnologia MRL representa uma mudança de paradigma na filosofia de design de elevadores, desafiando a abordagem convencional que dominou a indústria durante quase um século. Compreender essas distinções é essencial para arquitetos, engenheiros, desenvolvedores e gerentes de instalações que buscam otimizar seus investimentos em construção.
Compreendendo os elevadores tradicionais de sala de máquinas (MR)
A Arquitetura Convencional do Elevador
Os elevadores tradicionais de Sala de Máquinas representam o padrão estabelecido em transporte vertical. Nesta configuração, o motor, o controlador e os componentes mecânicos do elevador ficam alojados em uma sala de máquinas dedicada, normalmente localizada diretamente acima do poço do elevador ou em um espaço adjacente no último andar do edifício.
Componentes-chave dos sistemas de RM
O sistema tradicional de elevador MR compreende vários elementos essenciais:
- Máquina de tração (montagem motor e caixa de câmbio)
- Sistema de freio para segurança e poder de retenção
- Polias de corda e trilhos-guia
- Gabinete de controle e sistema de distribuição elétrica
- Espaço dedicado na sala de máquinas (normalmente de 80 a 120 metros quadrados)
- Operadores de portas hidráulicos ou mecânicos
- Chaves de segurança e sistemas de monitoramento
Princípios Operacionais
Num sistema MR, a máquina de tração utiliza cabos de aço para levantar e abaixar o carro. O motor opera a uma velocidade relativamente baixa (normalmente 30-50 RPM), proporcionando uma operação suave e confiável. A caixa de velocidades multiplica o binário, permitindo a elevação eficiente de cargas pesadas. O freio é acionado automaticamente quando o carro para, proporcionando capacidade de retenção segura mesmo durante falhas de energia. Este design testado ao longo do tempo conquistou ampla confiança em aplicações residenciais e comerciais em todo o mundo.
Considerações sobre espaço e localização
Uma sala de máquinas dedicada requer um espaço substancial – normalmente equivalente à área ocupada por um apartamento ou unidade de escritório completo. Este espaço deve ser mantido em condições ambientais específicas, incluindo ventilação adequada, controle de temperatura e gerenciamento de umidade. A sala de máquinas deve acomodar não apenas o maquinário do elevador, mas também o pessoal de serviço que realiza manutenção, inspeções e reparos regulares.
A inovação dos elevadores sem casa de máquinas (MRL)
Filosofia de Design Revolucionária
A tecnologia de elevadores MRL reimagina fundamentalmente a relação entre máquinas e espaço de construção. Ao integrar o motor e os sistemas de controle diretamente na cabine do elevador ou na estrutura do poço, os sistemas MRL eliminam a necessidade de uma sala de máquinas separada. Esta inovação, desenvolvida através da engenharia avançada e da ciência dos materiais, transformou o design dos elevadores desde a sua introdução na década de 1980.
Como funcionam os sistemas MRL
Em vez dos mecanismos tradicionais de corda e polia operando de cima, os sistemas MRL empregam uma de duas tecnologias principais:
- Acionamento direto sem engrenagem: O motor se conecta diretamente à polia sem caixa de engrenagens intermediária, reduzindo a complexidade mecânica e os requisitos de manutenção. Este design permite aceleração suave e nivelamento preciso.
- Sistemas com engrenagens compactas: Arranjos de engrenagens menores e mais eficientes cabem na estrutura do eixo ou no próprio carro, mantendo a multiplicação do torque e reduzindo os requisitos gerais de tamanho.
Emtegração Espacial e Benefícios
Ao realocar os componentes mecânicos no topo da estrutura do eixo ou na própria estrutura do carro, os sistemas MRL recuperam um espaço valioso do edifício. Uma instalação típica de MRL recupera 80-120 metros quadrados que de outra forma seriam reservados para a sala de máquinas. Este espaço recuperado pode ser convertido em área útil locável, aumentando o potencial de geração de receitas do edifício ou proporcionando funcionalidade adicional sem aumentar a área ocupada global do edifício.
Adaptabilidade Ambiental
Os sistemas MRL revelam-se particularmente vantajosos em condições ambientais desafiadoras. Não necessitam de controlo climático dedicado, funcionam de forma fiável em temperaturas extremas (tanto em climas quentes como frios) e funcionam eficazmente em altitudes elevadas, onde a densidade do ar afecta a eficiência do arrefecimento. Esta adaptabilidade torna a tecnologia MRL especialmente valiosa para projetos em locais geograficamente diversos.

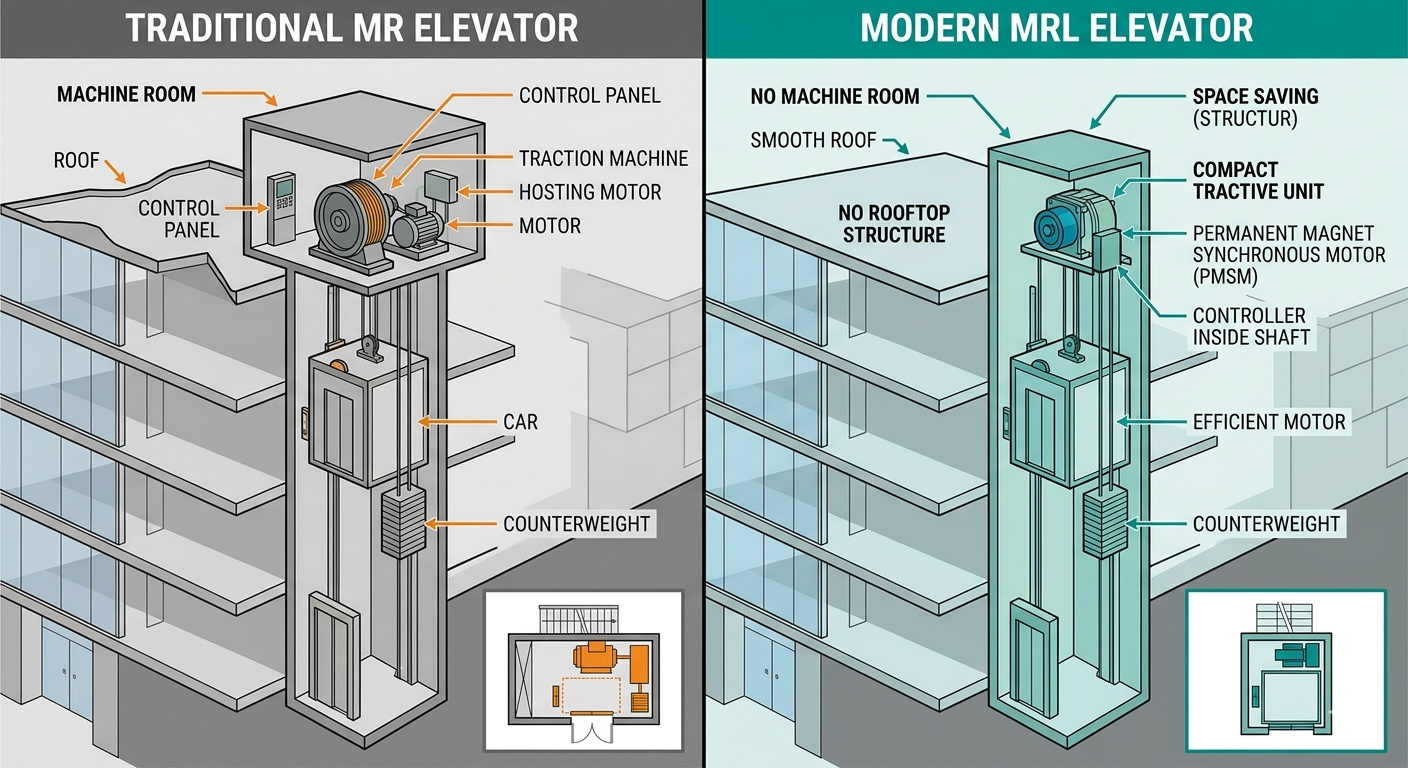

Comparação detalhada: elevadores MRL vs. MR
A tabela a seguir apresenta uma comparação abrangente das principais características em diversas dimensões:
| Recurso | Elevadores MRL | Elevadores MR |
|---|---|---|
| Sala de Máquinas Necessária | Não | Sim (80-120 m2) |
| Velocidade de instalação | Mais rápido (3-4 semanas) | Padrão (4-6 semanas) |
| Custo de capital inicial | 15-20% maior | Linha de base padrão |
| Valor de recuperação de espaço | Alto (área locável adicional) | Nãone (space is mandatory) |
| Complexidade de manutenção | Inferior (menos componentes) | Padrão (procedimentos estabelecidos) |
| Custo Anual de Manutenção | 5-10% menor | Linha de base padrão |
| Necessidades de controle ambiental | Nãone required | Ventilação e resfriamento necessários |
| Faixa de velocidade típica | 1,0-4,0m/s | 1,0-4,0m/s |
| Capacidade de carga | 1.000-2.500kg | 1.000-3.500kg |
| Acesso ao serviço | Acesso ao poço e topo do carro | Acesso à sala de máquinas |
Análise Financeira: Custo Total de Propriedade
Investimento de capital inicial
Os elevadores MRL normalmente cobram um prêmio de 15 a 20% em relação aos sistemas MR tradicionais durante a compra e instalação inicial. Este custo inicial mais elevado reflete a engenharia avançada, os componentes especializados e os sistemas de controle sofisticados necessários. Para um projeto típico de construção comercial, esse prêmio varia de US$ 15.000 a US$ 35.000 por unidade, dependendo das especificações e da complexidade da instalação.
Valor Econômico Relacionado ao Espaço
A vantagem económica mais significativa dos sistemas MRL emerge do espaço de construção recuperado. Nos mercados imobiliários comerciais com valores que variam entre US$ 300 e US$ 1.000 por metro quadrado anualmente, a eliminação de uma sala de máquinas de 80 a 120 metros quadrados gera benefícios financeiros substanciais:
- Receita anual adicional de aluguel: US$ 24.000 a US$ 120.000 por unidade de elevador
- Aumento de valor de capital: US$ 300.000 a US$ 1,2 milhão por elevador (dependendo das condições de mercado)
- Período de retorno do custo premium: normalmente de 1 a 3 anos em mercados comerciais
- Valorização do ativo no longo prazo: espaço recuperado valoriza com valor do edifício
Despesas Operacionais e de Manutenção
Os sistemas MRL demonstram uma economia operacional superior a longo prazo através da redução dos requisitos de manutenção. A ausência de caixa de câmbio, redução da complexidade mecânica e menos pontos de lubrificação contribuem para:
- Economia anual de manutenção: 5-10% em comparação com sistemas de RM
- Frequência de tempo de inatividade reduzida devido à mecânica simplificada
- Custos mais baixos de peças de reposição ao longo do ciclo de vida do equipamento
- Diminuição de incidentes de reparo de emergência
- Eliminação de custos de controle ambiental
Análise de custos do ciclo de vida
Ao longo de um ciclo de vida de elevador de 20 anos, a análise do custo total normalmente favorece os sistemas MRL em ambientes comerciais urbanos:
- Ano 1-3: Os sistemas de RM parecem mais econômicos devido aos custos iniciais mais baixos
- Ano 4-10: Os sistemas MRL recuperam o prémio inicial através do valor do aluguer do espaço
- Anos 11-20: Os sistemas MRL demonstram um desempenho financeiro cumulativo superior através de economias de manutenção e valorização da propriedade
- Benefício geral de 20 anos: US$ 100.000 a US$ 500.000 por unidade em mercados comerciais típicos
Aplicações ideais: MRL vs. MR em diferentes tipos de edifícios
Requisitos para elevadores comerciais de passageiros
Edifícios comerciais – incluindo torres de escritórios, shopping centers e instalações hoteleiras – apresentam casos convincentes para avaliação da tecnologia MRL. Nestes ambientes, cada metro quadrado de espaço se traduz diretamente em geração de receita. A vantagem de recuperação de espaço dos sistemas MRL torna-se decisiva, especialmente em áreas metropolitanas onde os valores imobiliários são mais elevados.
Vantagens comerciais do MRL:
- Maximiza a área útil locável e o valor do edifício
- Reduz restrições arquitetônicas e limitações de design
- Permite layouts de piso flexíveis sem acomodação na sala de máquinas
- Suporta configurações de escritório modernas e de plano aberto
- Melhora as credenciais de sustentabilidade da construção
Vantagens comerciais de MR:
- Redes de manutenção estabelecidas e familiaridade dos técnicos
- Menor investimento de capital inicial
- Opções disponíveis de alta capacidade (até 3.500 kg)
- Desempenho comprovado em ambientes de uso extremo
Aplicações de elevadores residenciais de passageiros
In elevador residencial de passageiros projetos, a decisão entre os sistemas MRL e MR depende da altura, densidade e posicionamento do mercado do edifício.
Adequação do MRL em Projetos Residenciais:
- Edifícios residenciais de altura média (8 a 25 andares)
- Empreendimentos urbanos de apartamentos de luxo
- Projetos residenciais-comerciais de uso misto
- Projetos de preenchimento urbano com espaço limitado
- Edifícios residenciais sustentáveis e com certificação ecológica
Adequação da MR em Projetos Residenciais:
- Torres residenciais altas (25 andares)
- Edifícios com infraestrutura de sala de máquinas existente
- Projetos com menor sensibilidade ao custo
- Desenvolvimentos que exigem elevadores de altíssima capacidade
- Edifícios em regiões com tradições estabelecidas de manutenção de MR
Considerações sobre elevador de passageiros de alta velocidade
Elevadores de passageiros de alta velocidade operar a 3,5-4,0 m/s ou superior apresenta considerações únicas. Embora os sistemas MRL e MR possam acomodar essas velocidades, as configurações tradicionais de RM dominam as aplicações de velocidade ultra-alta devido às práticas de engenharia estabelecidas e ao desempenho comprovado em velocidades extremas. No entanto, a tecnologia avançada de MRL continua a expandir-se para mercados de maior velocidade.
Soluções para pequenas salas de máquinas
Existe uma categoria intermediária entre os sistemas MR tradicionais e os sistemas LMR completos: elevadores de passageiros com pequenas salas de máquinas . Esses sistemas comprimem os componentes da máquina em uma área menor (20-40 metros quadrados) localizada dentro ou adjacente à estrutura do eixo. Esta abordagem oferece:
- Recuperação moderada de espaço em comparação com sistemas MRL completos
- Custo inicial mais baixo do que sistemas MRL completos
- Protocolos de manutenção estabelecidos e maior disponibilidade de técnicos
- Flexibilidade para aplicações de modernização
- Compromisso eficaz para projetos de transição
Vantagens técnicas e características de desempenho
Perfis de velocidade e aceleração
Ambos os sistemas MRL e MR alcançam faixas de velocidade comparáveis (1,0-4,0 m/s para elevadores de passageiros padrão), com características de aceleração determinadas por considerações de conforto dos passageiros e não por restrições mecânicas. Os sistemas MRL modernos empregam sofisticados acionamentos de frequência variável (VFDs) que fornecem curvas de aceleração mais suaves e estresse mecânico reduzido em comparação com os sistemas tradicionais.
Desempenho de eficiência energética
Os sistemas MRL demonstram eficiência energética superior através de múltiplos mecanismos:
- Vantagem de acionamento direto: Os sistemas gearless eliminam as perdas por fricção na caixa de velocidades, melhorando a eficiência global em 10-15%
- Frenagem regenerativa: Unidades MRL modernas capturam energia cinética durante a descida, devolvendo energia aos sistemas do edifício
- Consumo reduzido em espera: Sistemas de controle simplificados consomem menos energia durante períodos ociosos
- Gerenciamento Térmico: Requisitos de resfriamento mais eficientes reduzem as demandas de energia auxiliar
Sistemas de Segurança e Redundância
Ambos os sistemas incorporam recursos de segurança abrangentes, embora as abordagens de implementação sejam diferentes:
Recursos de segurança MRL:
- Vários sistemas de travamento mecânico ao longo do eixo
- Capacidade integrada de descida de emergência (sistemas de energia de reserva)
- Pesagem sofisticada de carga e detecção de desequilíbrio
- Sensores avançados de segurança de porta e mecanismos de intertravamento
Recursos de segurança de RM:
- Protocolos de segurança comprovados e bem estabelecidos (tecnologia centenária)
- Sistemas de freio redundantes e paradas mecânicas
- Operação manual de emergência acessível a partir da sala de máquinas
- Ampla familiaridade entre os técnicos de serviço com os procedimentos de segurança
Características de ruído e vibração
Os sistemas MRL geralmente produzem níveis de ruído operacional mais baixos devido a:
- Ausência de ruído mecânico da caixa de câmbio
- Acoplamento direto do motor à polia, reduzindo a transmissão de vibrações
- Sistemas avançados de amortecimento integrados à suspensão do carro
- Não há ventiladores na sala de máquinas gerando ruído ambiente
Os sistemas de RM podem gerar níveis de ruído mais elevados, especialmente com máquinas com engrenagens, embora os designs modernos continuem a melhorar o desempenho acústico através de montagens de isolamento e designs de rolamentos melhorados.
Cronograma de instalação, logística e considerações de implementação
Comparação de duração de instalação
Os sistemas MRL normalmente aceleram os cronogramas dos projetos por meio de procedimentos de instalação simplificados:
- Instalação MRL: 3-4 semanas desde a entrega até o teste operacional
- Instalação MR: 4-6 semanas incluindo preparação da sala de máquinas
- Economia de tempo: Implantação 15-25% mais rápida com sistemas MRL
- Impacto: Redução dos custos de financiamento da construção e geração mais rápida de receitas
Vantagens Logísticas dos Sistemas MRL
A eliminação dos requisitos da sala de máquinas simplifica significativamente a logística do local:
- Requisitos reduzidos de entrega de equipamentos
- Procedimentos simplificados de preparação de eixo
- Modificações mínimas de reforço estrutural
- Requisitos reduzidos de espaço no local para equipamentos de instalação e preparação
- Coordenação mais rápida entre instalação de elevadores e outros negócios
Cenários de retrofit e modernização
Ao atualizar edifícios existentes, a tecnologia MRL oferece vantagens distintas para ambientes restritos. Os projetos de renovação e modernização de edifícios muitas vezes encontram limitações de espaço que os sistemas MRL acomodam naturalmente. Elevadores com pequenas salas de máquinas fornecem uma solução intermediária para retrofits onde a integração total do MRL se mostra impraticável.
Manutenção, serviço e operações de longo prazo
Protocolos de Manutenção Preventiva
Os sistemas MRL e MR beneficiam ambos de manutenção preventiva regular, embora as abordagens de implementação sejam substancialmente diferentes:
Requisitos de manutenção MRL:
- Inspeções semestrais (vs. trimestrais para sistemas de RM)
- Verificações simplificadas de componentes devido a menos peças mecânicas
- Sem análise de óleo da caixa de velocidades ou ciclos de substituição
- Acesso direto à maioria dos componentes sem entrada na sala de máquinas
- Aproximadamente 20-30% menos horas de manutenção anualmente
Requisitos de manutenção de MR:
- Inspeções trimestrais e ciclos de manutenção de rotina
- Amostragem, análise e substituição periódica do óleo da caixa de engrenagens
- Verificações regulares do sistema climático da sala de máquinas
- Ampla lubrificação e ajuste de componentes mecânicos
- Procedimentos estabelecidos e familiares à maioria das equipes de manutenção
Ciclos de desgaste e substituição de componentes
Os sistemas MRL demonstram ciclos de vida estendidos dos componentes através da redução da complexidade mecânica:
- Trilhos guia: 20 anos (ambos os sistemas)
- Polias de tração: 15-20 anos (MRL), 10-15 anos (sistemas com engrenagens MR)
- Componentes do freio: 8 a 12 anos (ambos os sistemas)
- Eletrônica de controle: 12 a 18 anos (ambos os sistemas)
- Mecanismos de porta: 10-15 anos (ambos os sistemas)
- Caixa de velocidades (somente MR): Normalmente 15-20 anos
Serviço de Emergência e Resposta
As capacidades de resposta do serviço e tratamento de emergência diferem entre os tipos de sistema:
Resposta de Emergência LMR:
- A energia de emergência a bordo permite a saída de passageiros sem acesso à sala de máquinas
- Solução de problemas simplificada por meio de sistemas de monitoramento integrados
- Requisitos reduzidos de diagnóstico no local
Resposta de emergência de RM:
- Protocolos e procedimentos de emergência estabelecidos amplamente compreendidos
- Acesso manual direto a sistemas mecânicos para intervenção de emergência
- Amplo treinamento técnico e base de experiência disponível
Treinamento e Certificação de Técnicos
Embora os sistemas de RM se beneficiem de uma familiaridade mais ampla dos técnicos devido à presença mais longa no mercado, o treinamento dos técnicos de MRL amadureceu significativamente. As redes de serviços modernas oferecem agora programas abrangentes de certificação MRL. Ao avaliar a seleção do sistema, verifique a disponibilidade do técnico local e a acessibilidade ao treinamento para sua localização geográfica específica.
Conformidade regulatória, padrões de segurança e requisitos de código
Padrões Internacionais de Segurança
Os elevadores MRL e MR devem cumprir rigorosas normas de segurança internacionais, incluindo a série ISO 4190 (Segurança de elevadores e escadas rolantes), a série EN 81 (normas europeias) e variações nacionais nos principais mercados. Esses padrões estabelecem requisitos abrangentes para:
- Limites de capacidade de carga e procedimentos de teste
- Sistemas de descida e resgate de emergência
- Disposições de segurança de poço e saída de emergência
- Requisitos de segurança elétrica e energia de reserva
- Protocolos regulares de inspeção e teste
Variações Regulatórias Regionais
Os regulamentos que regem os sistemas LMR variam significativamente de acordo com a jurisdição:
Europa: Ampla adoção de MRL com estrutura regulatória abrangente que suporta instalações sem casa de máquinas em edifícios de até 25 andares
América do Norte: A adoção de LMR está crescendo, mas com regulamentações provinciais e estaduais variadas; algumas jurisdições impõem restrições de altura aos sistemas MRL
Ásia-Pacífico: Mercado de MRL em rápida expansão com o desenvolvimento de estruturas regulatórias que acomodam tecnologias emergentes
Due Diligence de Conformidade
Antes de finalizar a seleção do sistema, realize uma verificação regulatória completa:
- Consulte os códigos de construção locais e regulamentos de elevadores
- Envolva-se com as autoridades de construção relevantes durante a fase de projeto
- Verifique a certificação do sistema MRL em sua jurisdição específica
- Confirme os requisitos de licenciamento e certificação do técnico
- Entenda os mandatos periódicos de inspeção e teste
Considerações sobre Impacto Ambiental e Sustentabilidade
Análise de consumo de energia
Os sistemas MRL demonstram vantagens ambientais mensuráveis através da redução do consumo de energia:
- Energia Operacional: Redução de 10-15% através de maior eficiência mecânica
- Energia Auxiliar: Eliminação dos sistemas de controle climático da sala de máquinas
- Sistemas Regenerativos: Captura e reutilização de energia cinética durante a descida (unidades MRL avançadas)
- Redução Anual de CO2: Aproximadamente 5 a 10 toneladas métricas por elevador anualmente (dependendo dos padrões de uso)
Eficiência de Materiais e Redução de Resíduos
O design simplificado dos sistemas MRL reduz o consumo de material:
- Menos componentes mecânicos reduzem o desperdício de fabricação
- A eliminação da sala de máquinas reduz os requisitos de aço estrutural
- O design simplificado facilita a reciclagem de componentes em fim de vida
- A tecnologia Direct Drive elimina o óleo da caixa de velocidades, reduzindo resíduos perigosos
Benefícios ambientais ao nível do edifício
A seleção de sistemas MRL contribui para conquistas mais amplas em termos de sustentabilidade dos edifícios:
- Melhorias nas pontuações de certificação LEED e outras certificações de edifícios verdes
- Requisitos reduzidos de dimensionamento do sistema HVAC (sem refrigeração da sala de máquinas)
- Classificações aprimoradas de eficiência energética de edifícios
- Demonstração de compromisso com a responsabilidade ambiental
- Qualificação potencial para incentivos à construção verde e benefícios fiscais
Estrutura de decisão: selecionando o sistema ideal para o seu projeto
Critérios-chave de decisão
Avalie seu projeto de acordo com os seguintes critérios principais:
| Fator de decisão | Favorece MRL | Favorece MR | Neutro/Dependente do Contexto |
|---|---|---|---|
| Prêmio de custo de espaço | Alto valor comercial | Espaço de baixo valor ou área ilimitada | Valor de espaço moderado |
| Altura do edifício | 8-25 histórias | 25 histórias | Prédio baixo (menos de 8 andares) |
| Prioridade do Orçamento de Capital | Ênfase no valor de longo prazo | Minimização imediata de custos | Abordagem equilibrada |
| Cronograma do Projeto | Agendamentos acelerados | Cronogramas padrão | Horários flexíveis |
| Ambiente Regulatório | Jurisdições compatíveis com MRL | Regiões centradas em RM | Regulamentações flexíveis |
| Infraestrutura de serviços locais | Redes estabelecidas de técnicos MRL | Base de serviços de RM tradicional | Desenvolvimento de opções de serviço |
| Filosofia Operacional | Moderno e focado na eficiência | Abordagem comprovada e conservadora | Prioridades mistas |
Processo de avaliação específico do projeto
Siga esta abordagem estruturada para avaliar a adequação do sistema para o seu projeto específico:
Passo 1: Quantificar a Economia Espacial
Calcule o valor financeiro do espaço recuperado da sala de máquinas em seu mercado e tipo de edifício específicos. Multiplique 100 metros quadrados pelas taxas de aluguel anuais locais ou valores de propriedade. Se esse valor exceder US$ 25.000 anuais ou US$ 250.000 em valor de capital, a economia do MRL provavelmente favorecerá seu projeto.
Passo 2: Avaliar a Viabilidade Regulatória
Entre em contato com a autoridade de construção local e confirme a conformidade com o LMR para a altura e jurisdição do edifício proposta. As restrições regulamentares podem eliminar o LMR como uma opção, independentemente dos benefícios económicos.
Etapa 3: avaliar a disponibilidade do técnico
Pesquise empresas locais de serviços de elevadores e verifique a certificação e a experiência MRL em sua região. Uma infra-estrutura de serviços inadequada pode criar riscos operacionais, apesar de outras vantagens do sistema.
Etapa 4: calcular o custo total de propriedade
Custos do projeto ao longo do ciclo de vida de 20 anos do elevador, incluindo compra inicial, instalação, manutenção, energia e valor de recuperação de espaço. Amplie a análise para contabilizar a valorização da propriedade e as mudanças nas receitas de aluguel ao longo do tempo.
Etapa 5: considere flexibilidade e adaptabilidade
Avalie possíveis modificações futuras em edifícios, mudanças no uso e evolução tecnológica. Os sistemas MRL podem oferecer melhor adaptabilidade às mudanças de requisitos devido ao design compacto.
Cenários práticos de implementação
Cenário 1: Torre de Escritórios Comerciais Urbanos
Uma torre de escritórios de 20 andares em um distrito comercial metropolitano com valores de espaço premium (US$ 500 por metro quadrado anualmente) planejou quatro unidades de elevador. Cada eliminação da sala de máquinas recupera aproximadamente 100 metros quadrados, gerando US$ 200 mil em valor anual de aluguel. O custo premium do MRL de US$ 60.000 por unidade (US$ 240.000 no total) é pago dentro de 12 a 14 meses apenas através do espaço recuperado. Além disso, a instalação mais rápida acelera o início do aluguel e a geração de receita de aluguel.
Recomendação: Os sistemas MRL proporcionam uma vantagem económica convincente
Cenário 2: Complexo Residencial Suburbano
Um empreendimento residencial de altura média de 12 andares em uma localização suburbana com valores de propriedade moderados (US$ 150-250 por metro quadrado anualmente). Duas unidades de elevador com eliminação da casa de máquinas, recuperando 90 metros quadrados cada, proporcionam um valor econômico moderado (US$ 27.000-45.000 anualmente). O custo premium do MRL de US$ 30.000 por unidade requer de 8 a 16 meses para recuperação do valor do espaço. Os compradores residenciais normalmente priorizam o espaço adicional da unidade em detrimento da eficiência operacional.
Recomendação: MRL oferece vantagem moderada; MR continua sendo opção competitiva
Cenário 3: Retrofit de Edifício Patrimonial
Uma estrutura histórica com restrições rigorosas de altura e fachada requer elevadores modernos dentro de estreitas limitações espaciais. A instalação tradicional de salas de máquinas revela-se impossível devido a restrições de herança. Pequenas salas de máquinas ou sistemas MRL completos tornam-se obrigatórios em vez de opcionais, eliminando a RM tradicional como alternativa viável.
Recomendação: MRL ou sistemas de pequenas salas de máquinas exigidos pelas restrições do projeto
Cenário 4: Torre residencial de luxo em arranha-céus
Torre residencial de luxo de 35 andares que requer elevadores de altíssimo desempenho com capacidade de 2.500 kg. As limitações da tecnologia MRL em alturas extremas e requisitos específicos de capacidade favorecem os sistemas tradicionais de RM. Os benefícios da recuperação de espaço diminuem quando as unidades residenciais premium comandam valores por metro quadrado mais elevados do que os usos alternativos disponíveis para espaço de elevador.
Recomendação: Sistemas de RM tradicionais mais adequados aos requisitos do projeto
Tecnologias emergentes e desenvolvimentos futuros
Capacidades avançadas de MRL
O avanço tecnológico contínuo expande as aplicações de MRL para domínios de RM anteriormente tradicionais:
- Sistemas MRL de alta velocidade: Tecnologias emergentes permitem sistemas MRL em velocidades de até 4,5 m/s, expandindo as aplicações para edifícios mais altos
- Maiores capacidades de carga: Os designs modernos aproximam-se da capacidade de 3.000 kg, anteriormente exclusiva dos sistemas de RM
- Recuperação de energia aprimorada: Sistemas regenerativos captam energia cinética com maior eficiência e capacidade de armazenamento
- Integração IoT: Algoritmos de manutenção preditiva otimizam os intervalos de manutenção e reduzem falhas inesperadas
- Integração de Edifício Inteligente: Conectividade perfeita com sistemas de gerenciamento predial para fluxo de tráfego otimizado
Soluções Híbridas e Transitórias
A evolução do mercado produz soluções intermediárias que combinam as vantagens do MRL e do MR:
- Salas de máquinas compactas: Salas de 20 a 40 metros quadrados reduzem a penalidade de espaço, mantendo as vantagens da RM
- Sistemas de Componentes Distribuídos: Motor e controles separados estrategicamente dentro da estrutura do edifício
- Abordagens de design modular: Sistemas facilmente atualizados que acomodam futuras integrações tecnológicas
Sustentabilidade e Integração de Tecnologia Verde
O desenvolvimento futuro de elevadores enfatiza cada vez mais o desempenho ambiental:
- Sistemas regenerativos avançados que devolvem 20-30% da energia consumida aos edifícios
- Integração com sistemas de energia renovável (solar, eólica) para energia de elevadores
- Materiais leves reduzindo as demandas estruturais e o consumo de energia
- Gerenciamento de tráfego otimizado por IA, reduzindo o consumo de energia em 15-25%
- Design de economia circular que facilita a reutilização e reciclagem de componentes
Lista de verificação de implementação e próximas etapas
Atividades de planejamento pré-decisão
- Envolva consultores de elevadores no início da fase de projeto arquitetônico
- Analise o mercado imobiliário local e a avaliação de espaços
- Entre em contato com as autoridades de construção para obter orientações preliminares sobre o código
- Pesquise as capacidades e a disponibilidade do provedor de serviços de elevador local
- Realizar avaliação preliminar de engenharia estrutural para compatibilidade do sistema
- Desenvolver estimativas preliminares de custos e modelos financeiros para ambos os sistemas
- Identifique futuras modificações de construção ou cenários de uso adaptativo
- Estabeleça um cronograma de decisão alinhado com os marcos da fase de design
Verificação da fase de projeto
- Preparar especificações detalhadas do sistema de elevador com base na tecnologia selecionada
- Obtenha aprovação formal da autoridade de construção para o sistema selecionado
- Desenvolver projeto de sala de máquinas (se selecionado MR) ou verificação de eixo (se selecionado MRL)
- Integre os requisitos do elevador ao projeto arquitetônico e estrutural
- Confirme as conexões da rede elétrica e os requisitos elétricos
- Estabelecer requisitos e procedimentos de acesso para manutenção
- Crie manuais operacionais e de manutenção para o sistema selecionado
- Finalizar a aquisição e programação de equipamentos de elevador
Atividades Pós-Seleção
- Estabeleça contratos de serviços de manutenção com fornecedores qualificados
- Organizar treinamento técnico sobre especificações de sistema selecionadas
- Desenvolver cronogramas e procedimentos de manutenção preventiva
- Planejar protocolos e procedimentos de resposta a emergências
- Estabelecer comunicação com residentes ou ocupantes em relação aos sistemas de elevadores
- Crie documentação para gerenciamento de instalações e operações futuras
Perguntas frequentes
Q1: O que significa MRL e como ele difere dos elevadores tradicionais?
MRL significa Machine Room-Less. Os elevadores tradicionais requerem uma sala de máquinas dedicada (normalmente de 80 a 120 metros quadrados) para abrigar o motor, a caixa de engrenagens, o freio e os sistemas de controle. Os elevadores MRL integram esses componentes diretamente na cabine do elevador ou dentro da estrutura do poço, eliminando a necessidade de espaço separado na sala de máquinas. Essa diferença fundamental de projeto cria implicações significativas no layout do edifício, nos custos de construção, na utilização do espaço e na eficiência operacional.
P2: Os elevadores MRL são seguros em comparação com os elevadores tradicionais de salas de máquinas?
Sim, os elevadores MRL atendem aos mesmos padrões de segurança dos elevadores MR tradicionais. Ambos os sistemas cumprem as normas internacionais de segurança (série ISO 4190, série EN 81 e variações nacionais). Os sistemas MRL incorporam sofisticados sistemas de travamento mecânico, recursos de descida de emergência, sistemas avançados de monitoramento e múltiplas redundâncias. O perfil de segurança dos sistemas MRL modernos foi amplamente validado ao longo de décadas de implantação global e melhoria contínua.
Q3: Qual é a diferença de custo entre os elevadores MRL e MR?
Os elevadores MRL normalmente custam de 15 a 20% mais do que os elevadores MR tradicionais durante a compra e instalação inicial (US$ 15.000 a 35.000 de prêmio por unidade, dependendo das especificações). No entanto, esta diferença de custo inicial é muitas vezes recuperada através do valor do espaço de construção recuperado dentro de 1 a 3 anos em ambientes comerciais. Ao longo de um ciclo de vida de 20 anos, os sistemas MRL normalmente proporcionam um custo total de propriedade superior através da recuperação de espaço, custos de manutenção reduzidos e maior eficiência energética.
Q4: Qual sistema é melhor para edifícios altos?
Para edifícios com mais de 25 a 30 andares, os sistemas tradicionais de RM continuam sendo o padrão estabelecido. A tecnologia MRL está se expandindo continuamente para alturas mais elevadas, com sistemas modernos operando agora com eficiência em até 25 andares, mas aplicações em arranha-céus ultra-altos (35 andares) ainda normalmente favorecem os sistemas de RM. No entanto, avalie os requisitos específicos do projeto – algumas aplicações de altura média beneficiam-se mais do MRL, apesar do uso tradicional do MR em alturas comparáveis em outros lugares.
Q5: Quanta manutenção os sistemas MRL exigem?
Os sistemas MRL requerem manutenção menos frequente do que os sistemas MR tradicionais. Os sistemas MRL normalmente exigem inspeções semestrais (em comparação com as trimestrais para sistemas MR) e eliminam muitas tarefas de manutenção, como trocas de óleo da caixa de engrenagens e verificações do sistema climático da sala de máquinas. As horas anuais de manutenção são normalmente 20-30% mais baixas para sistemas MRL, traduzindo-se em economias anuais de 5-10% em custos de manutenção.
Q6: Os sistemas MRL podem ser instalados em edifícios existentes durante a renovação?
Os sistemas MRL funcionam bem para algumas aplicações de modernização, especialmente quando as restrições de espaço limitam a instalação tradicional na sala de máquinas. No entanto, os elementos estruturais existentes podem complicar a instalação. Elevadores de pequenas salas de máquinas (20-40 metros quadrados) geralmente oferecem melhores soluções de modernização, equilibrando a recuperação de espaço com a viabilidade de instalação. Cada projeto de modernização exige uma avaliação individual da compatibilidade estrutural e das restrições espaciais.
Q7: Qual é o período de retorno para o maior custo de instalação do MRL?
Em ambientes comerciais com altos valores imobiliários (US$ 300 por metro quadrado anualmente), o valor de recuperação de espaço normalmente cobre o custo premium do MRL dentro de 12 a 24 meses. Nos mercados residenciais ou de menor valor, o retorno se estende por 3 a 5 anos. Ao longo do ciclo de vida completo de 20 anos dos elevadores, os sistemas MRL geralmente demonstram desempenho financeiro superior na maioria dos mercados urbanos e metropolitanos.
P8: Existem áreas geográficas onde os sistemas LMR não são recomendados?
Algumas regiões mantêm restrições regulamentares aos sistemas MRL, particularmente no que diz respeito às limitações de altura dos edifícios. Além disso, áreas com treinamento e certificação limitados de técnicos em MRL podem apresentar desafios de serviço. Sempre verifique os códigos de construção locais e a infraestrutura de serviço antes de finalizar a seleção do sistema. Locais remotos com redes de serviço de elevadores esparsas podem favorecer os sistemas de RM tradicionais, para os quais existe maior familiaridade dos técnicos.
P9: Como funcionam os sistemas MRL em climas extremos?
Os sistemas MRL demonstram desempenho superior em ambientes de temperaturas extremas (climas quentes e frios) porque não requerem controle climático dedicado. Os sistemas de RM tradicionais exigem salas de máquinas aquecidas e resfriadas para manter o desempenho dos componentes. As instalações em grandes altitudes também favorecem os sistemas MRL onde a densidade do ar afeta a eficiência de refrigeração dos sistemas tradicionais. Esta adaptabilidade torna a tecnologia MRL particularmente valiosa para locais geograficamente desafiadores.
Q10: O que acontece se faltar energia em um elevador MRL?
Os sistemas MRL modernos incluem recursos de descida de emergência a bordo, permitindo que os passageiros saiam com segurança para o andar mais próximo usando sistemas de energia de reserva. Isto elimina a necessidade de intervenção externa para chegar aos passageiros durante falhas de energia. Os sistemas MR tradicionais também oferecem opções de energia de reserva, mas a abordagem integrada dos sistemas MRL muitas vezes se mostra mais eficiente. Verifique as especificações de energia de emergência com os fabricantes para os requisitos específicos de sua aplicação.
Q11: Posso converter um edifício de MRL para MR ou vice-versa?
A conversão de sistemas existentes revela-se dispendiosa e impraticável. A conversão de MRL para MR exigiria modificações estruturais massivas para acomodar a construção da sala de máquinas e os sistemas mecânicos. A conversão de MR para MRL enfrenta desafios semelhantes, exigindo extensa substituição de componentes. A selecção do sistema deve ter em conta a estabilidade a longo prazo e os cenários de conversão não devem ser considerados nos critérios de decisão primários.
Q12: Como posso saber se o meu edifício é adequado para instalação de MRL?
Os candidatos MRL adequados incluem: edifícios de 8 a 25 andares, locais urbanos com espaço limitado, projetos onde o valor imobiliário justifica o custo de instalação premium, jurisdições com aprovação regulamentar MRL e áreas com técnicos de serviço MRL disponíveis. Os candidatos inadequados incluem: estruturas muito baixas (onde a economia de espaço não justifica o custo), edifícios ultra-altos (25 andares), regiões com restrições regulamentares MRL e áreas sem infra-estrutura de serviços MRL. Envolva consultores de elevadores para avaliação formal de adequação.
